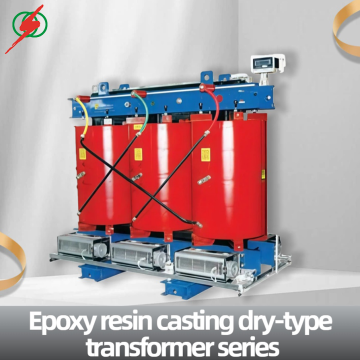

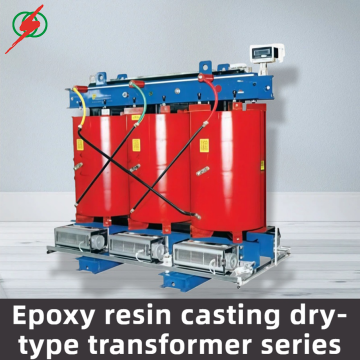

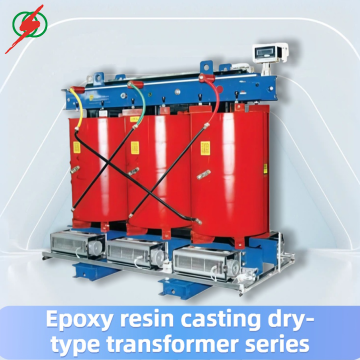

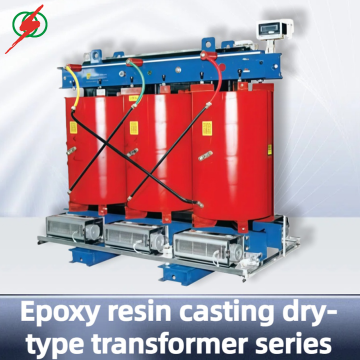

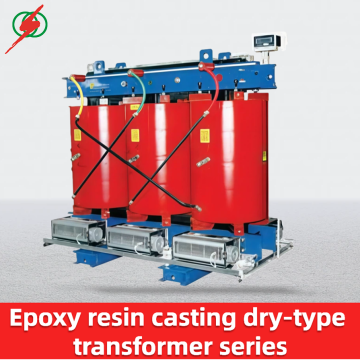

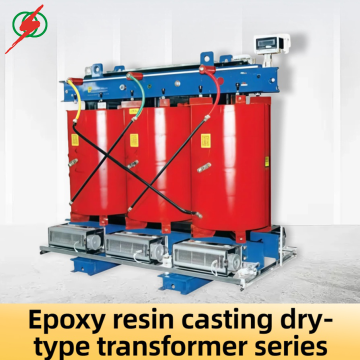

Trasformatore di distribuzione serie SC10, SCB10 classe 10 kV 30-2500 kVA

I trasformatori a secco con fusione epossidica di grado 10 kV serie SC10/SCB10 sono un tipo di apparecchiatura sicura ed efficiente appositamente progettata per i moderni scenari di distribuzione dell'energia. Si basano sul processo di colata sotto vuoto della resina epossidica e presentano molteplici vantaggi come **ritardo di fiamma, prevenzione delle esplosioni, basse perdite ed esente da manutenzione**. Sono scelte ideali per la distribuzione dell'energia per reti elettriche urbane, grattacieli, siti commerciali e industriali.

Questo trasformatore è prodotto utilizzando un processo di fusione sotto vuoto di resina epossidica trifase. Le batterie hanno una struttura complessivamente priva di bolle o crepe, caratterizzata da un'elevata resistenza di isolamento e da una scarica locale estremamente bassa. Il livello di isolamento raggiunge LI75AC35/AC3, capace di sopportare fulmini, cortocircuiti improvvisi e sollecitazioni meccaniche. La sezione a bassa tensione adotta un design della bobina di tipo a lamina, fornendo una maggiore capacità anti-cortocircuito e rispondendo efficacemente a improvvisi guasti della rete per garantire un'alimentazione continua. Il suo codice del livello di prestazione è 10. Utilizza lamiere di acciaio al silicio laminate a freddo ad alta permeabilità magnetica e fili di rame privi di ossigeno, riducendo significativamente le perdite a vuoto e a carico e ottenendo una maggiore efficienza operativa. La struttura completamente sigillata è resistente all'umidità, alla polvere e alla corrosione, adatta ad ambienti complessi come condizioni umide e polverose. Non è necessaria la manutenzione giornaliera; per un funzionamento stabile sono necessarie solo le ispezioni di routine. Presenta inoltre proprietà ignifughe ed autoestinguenti, non rilasciando gas tossici né esplodendo in caso di incendio. Può essere installato direttamente nel centro di carico, eliminando completamente il rischio di incendio dei trasformatori immersi in olio.

Il suo modello è contrassegnato come "SC(B)10-XXXX/*", dove "SC" sta per trasformatore trifase a secco in resina epossidica, "B" rappresenta bobine a foglio a bassa tensione, "10" indica livello di prestazioni a bassa perdita, "XXXX" rappresenta la capacità nominale (kVA) e "*" rappresenta la tensione nominale ad alta tensione (kV). Questa serie copre un intervallo di alta tensione nominale di 10 (10,5, 11, 6, 6,3, 6,6) kV, una bassa tensione nominale di 0,4 kV, supporta i gruppi di connessione Yyn0 e Dyn11, ha un intervallo di capacità da 30 kVA a 2500 kVA, impedenza di cortocircuito del 4% o 6%, corrente a vuoto compresa tra 0,4% e 2,0% e copre integralmente le due sottoserie SC10 (30 kVA - 2500 kVA) e SCB10 (315 kVA - 2500 kVA), in grado di soddisfare diverse esigenze nella distribuzione di energia convenzionale e in scenari ad alta affidabilità.

Questo prodotto è ampiamente utilizzato nelle ristrutturazioni della rete elettrica urbana, nei grattacieli, nei complessi commerciali, negli ospedali, nelle scuole, nelle metropolitane, nelle imprese industriali e minerarie, ecc., dove esistono elevati requisiti di sicurezza e stabilità dell'alimentazione elettrica. È particolarmente adatto per l'installazione in centri di carico o aree densamente popolate. Siamo in grado di fornire suggerimenti di selezione professionale e soluzioni personalizzate in base al livello di tensione, ai requisiti di capacità, allo spazio di installazione e ai requisiti funzionali speciali. Offriamo anche servizi a ciclo completo, tra cui guida all'installazione, manutenzione operativa e formazione tecnica.
