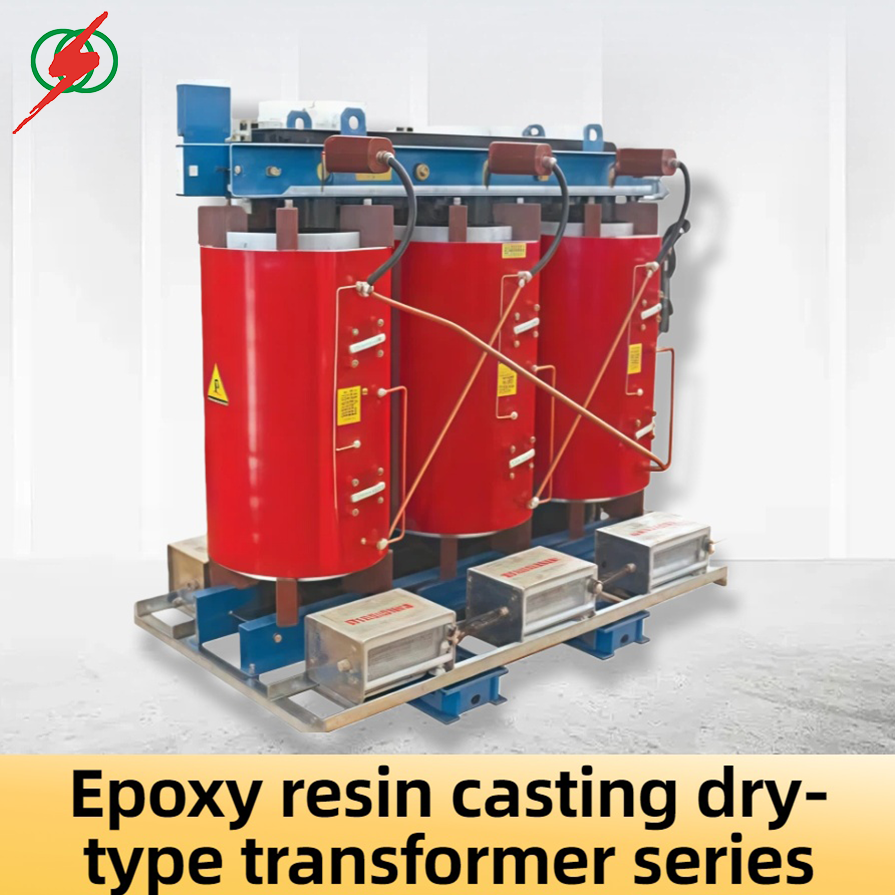

Trasformatore compatto a secco da 20 kV serie SC10 SCB10

Nella situazione attuale in cui lo spazio nelle sale di distribuzione è sempre più ristretto, i trasformatori a secco con fusione epossidica da 20 kV serie SC10/SCB10, con il loro design compatto e le caratteristiche di installazione flessibili, sono diventati la scelta preferita per i progetti di distribuzione. Questa serie copre una gamma di capacità da 50 a 3150 kVA. La dimensione minima della carrozzeria è di soli 1100×870×1170 mm. La spaziatura dei binari supporta più specifiche come 550×550 mm e 660×660 mm. Può adattarsi alla disposizione spaziale di vari locali di distribuzione e può essere installato senza ristrutturazioni su larga scala.

Adotta una fusione di resina epossidica trifase e una struttura della bobina a lamina a bassa tensione, con eccellenti prestazioni di isolamento. Non richiede un serbatoio dell'olio separato o una distanza di separazione dal fuoco e può essere installato direttamente vicino all'edificio, risparmiando sui costi di costruzione. La corrente a vuoto dell'apparecchiatura è pari allo 0,4%, con perdite ridotte e aumento della temperatura contenuto. Combinato con un efficiente design di dissipazione del calore, può funzionare stabilmente in uno spazio ristretto.

I gruppi di connessione supportano Dyn11 e Yyn0, adatti a diversi sistemi di distribuzione dell'energia. Dalla ristrutturazione di vecchie sale di distribuzione elettrica alla distribuzione elettrica di nuovi edifici, dall'alimentazione elettrica di costruzioni temporanee all'alimentazione di piccoli parchi industriali, questa serie di trasformatori, con le loro dimensioni compatte, installazione flessibile e alta affidabilità, fornisce agli utenti soluzioni efficienti di distribuzione dell'energia, liberando efficacemente il valore dello spazio della sala di distribuzione elettrica.
