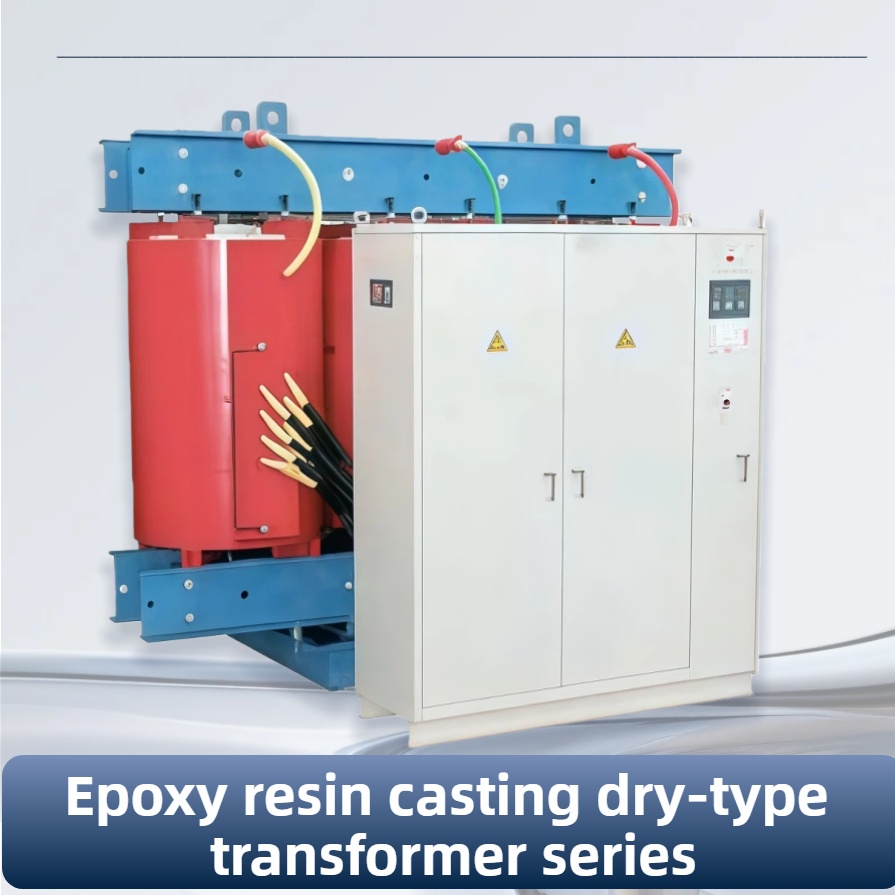

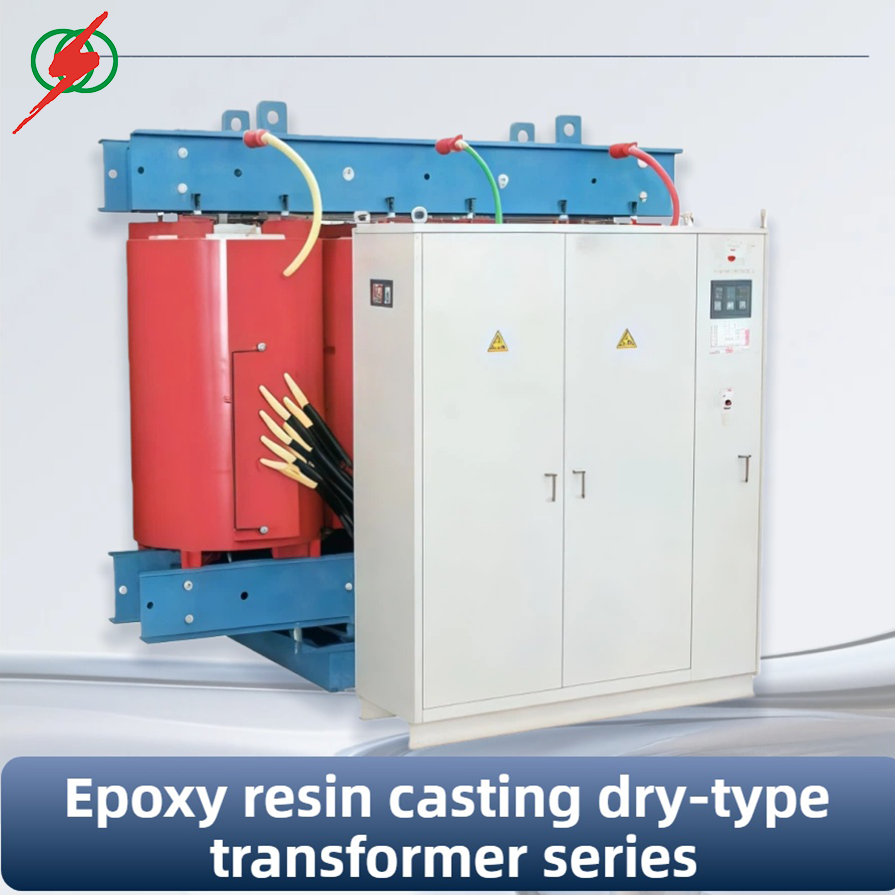

Trasformatori di distribuzione con commutazione sotto carico SCZ10 SCZB10

Per soddisfare i requisiti dell'aggiornamento della rete da 10 kV, i trasformatori a secco impregnati con resina epossidica serie SCZ10/SCZB10 offrono una copertura di capacità completa da 200 a 2500 kVA e presentano i vantaggi principali della tecnologia di regolazione della tensione sotto carico. Sono caratterizzati da un'impregnazione trifase con resina epossidica e da un design della bobina a lamina a bassa tensione, con elevata resistenza di isolamento e forte capacità anti-shock, in grado di resistere a improvvisi impatti di corrente di cortocircuito. La funzione di commutazione ±4×2,5% può compensare dinamicamente la caduta di tensione della rete e impedire che le fluttuazioni di tensione danneggino le apparecchiature di precisione.

La perdita a vuoto dell'apparecchiatura è pari a 685 W e la perdita a carico inizia a 2650 W. La sua efficienza energetica supera di gran lunga quella delle apparecchiature tradizionali. Il gruppo di connessione supporta la configurazione flessibile di Yyn0/Dyn11, adatta a diverse topologie di sistemi di distribuzione dell'alimentazione. Le dimensioni del corpo sono compatte (lunghezza compresa tra 1210 e 2180 mm), consentendo di risparmiare spazio di installazione. Il livello di isolamento raggiunge LI75AC35/AC3, adatto a condizioni difficili come inquinamento elevato e altitudini elevate. Che si tratti del rinnovamento di vecchie reti elettriche o di nuovi progetti di distribuzione dell'energia, può fornire una trasmissione di energia stabile ed efficiente ed è l'apparecchiatura principale per gli aggiornamenti della rete elettrica.
