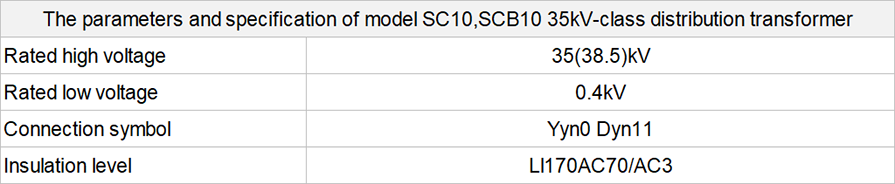

Dati tecnici del trasformatore compatto moderno SC10 SCB10 35kV

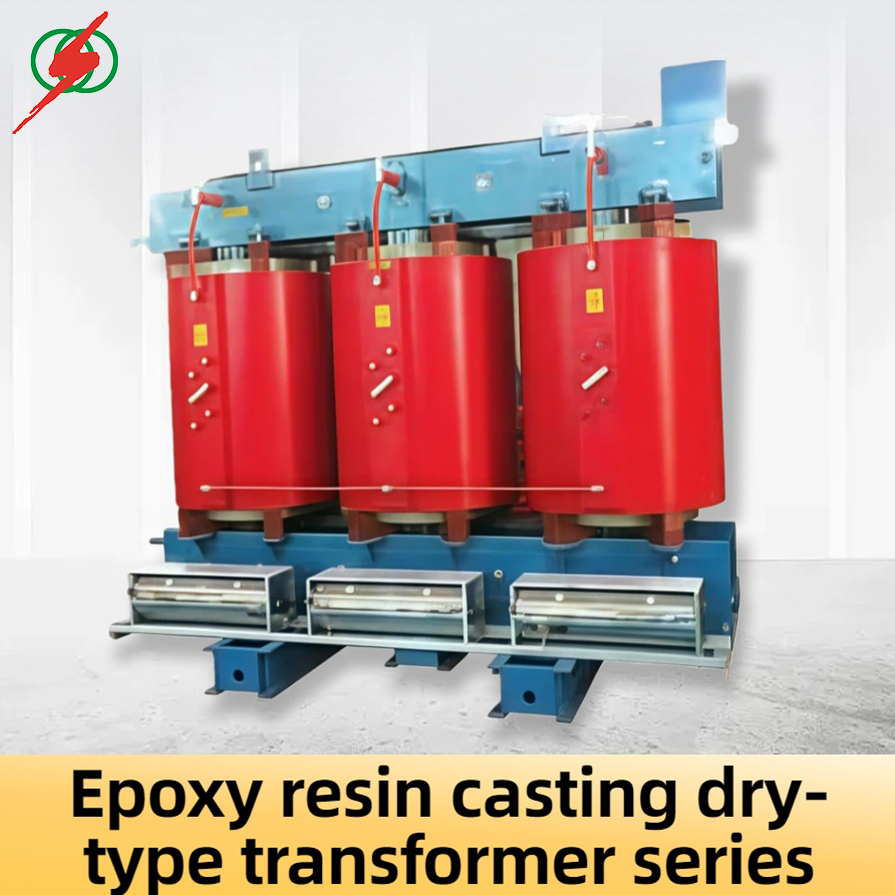

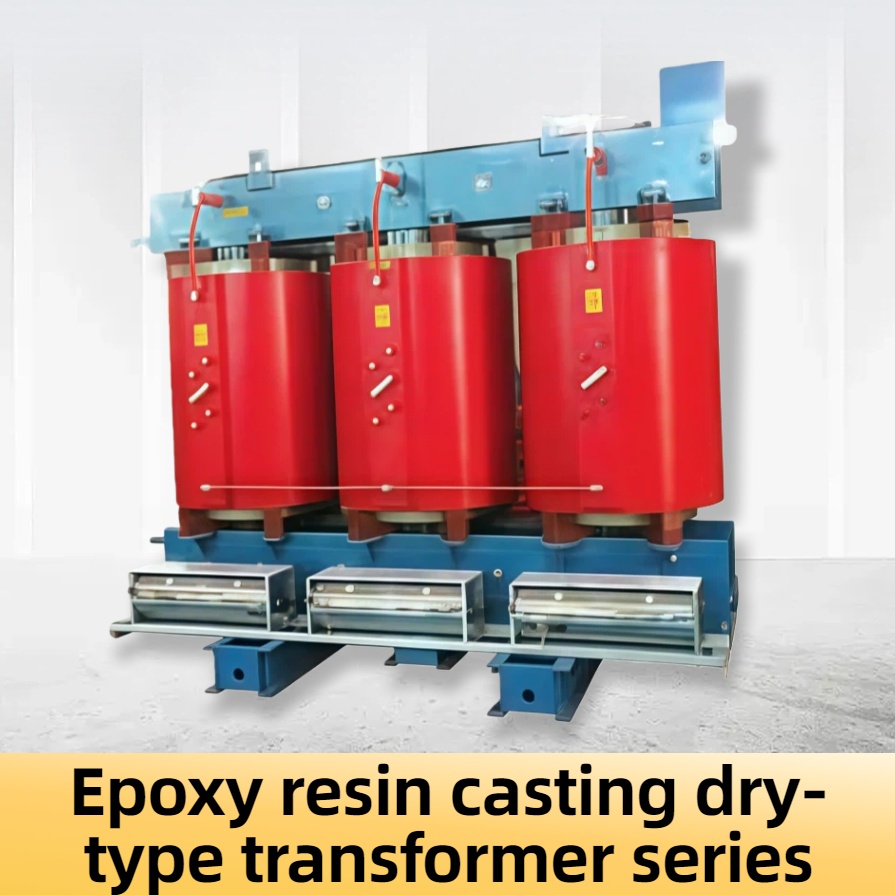

Il trasformatore a secco con fusione epossidica di tipo SC10-630/35 è la scelta ideale per il rinnovamento della rete elettrica urbana e l'ammodernamento dei sistemi di distribuzione nelle vecchie aree residenziali. Con una dimensione corporea compatta di 1840×1070×2090 mm, può essere integrato direttamente nello spazio della sala di distribuzione esistente, senza la necessità di ristrutturazioni edilizie su larga scala, abbreviando di fatto il ciclo del progetto.

La capacità nominale del prodotto è 630 kVA. L'ingresso sul lato ad alta tensione è 35 kV/38,5 kV e l'uscita sul lato a bassa tensione è 0,4 kV. Il gruppo di connessione adotta la configurazione Dyn11, caratterizzata da un'eccellente capacità di soppressione della corrente a sequenza zero ed essendo adatto alle complesse caratteristiche di carico delle reti di distribuzione urbana. Il design a basse perdite con una perdita a vuoto di 1840 W e una perdita di carico di 7650 W, combinato con una corrente a vuoto dell'1,4%, riduce significativamente le perdite della linea di rete.

L'apparecchiatura adotta una struttura completamente sigillata in resina epossidica, in grado di resistere a temperature estreme che vanno da -40℃ a 120℃. È adatto per l'installazione in sottostazioni scatolate da esterno. Il funzionamento senza petrolio elimina completamente i rischi ambientali e di sicurezza nelle aree centrali delle città ed è una componente importante nella costruzione di una rete di distribuzione forte e intelligente.
