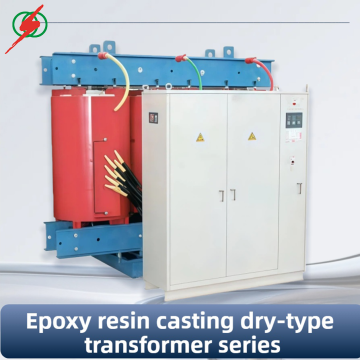

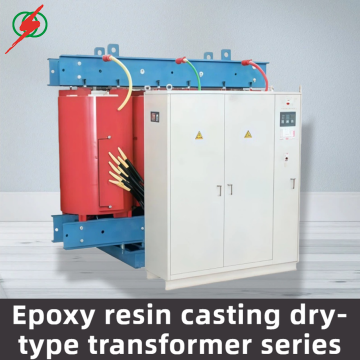

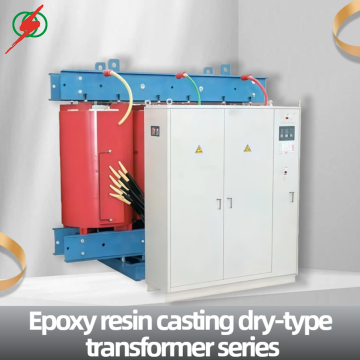

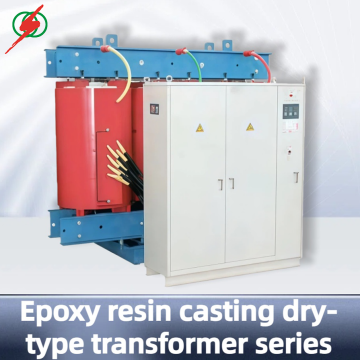

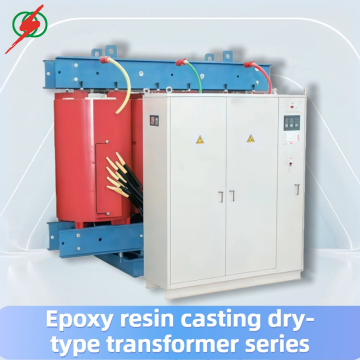

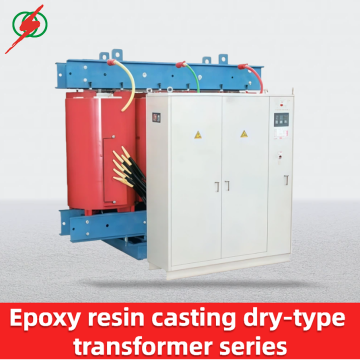

Trasformatore di distribuzione con commutazione sotto carico serie SCZ10, SCZB10 classe 10 kV 200-2500 kVA

La serie SCZ10/SCZB10 di trasformatori a secco impregnati con resina epossidica regolabile con livello di carico da 10 kV sono apparecchiature di distribuzione dell'energia intelligenti che integrano **sicurezza, protezione ambientale, regolazione dinamica della tensione, basse perdite ed elevata affidabilità**. Sono progettati specificamente per scenari con fluttuazioni di tensione significative e requisiti elevati di stabilità dell'alimentazione. Questi trasformatori possono regolare la tensione in tempo reale mentre sono sotto carico, garantendo il funzionamento stabile delle apparecchiature elettriche.

Questo trasformatore adotta un processo di fusione sotto vuoto di resina epossidica trifase. La batteria è una struttura integrale senza bolle o crepe, con un livello di isolamento LI75AC35/AC3. Può resistere a fulmini e cortocircuiti improvvisi e la parte a bassa tensione adotta un design della bobina di tipo a lamina, fornendo una maggiore capacità anti-cortocircuito. Il punto forte è la funzione di regolazione della tensione sul carico, con un intervallo di prese di ±4×2,5% (9 prese), che può regolare la tensione di uscita in tempo reale mentre il carico è acceso, risolvendo efficacemente il problema delle fluttuazioni di tensione nella rete elettrica. È particolarmente adatto per aree remote, imprese industriali e minerarie, ecc., dove la tensione è instabile. Il codice del livello di prestazione è 10. Utilizza lamiere di acciaio al silicio laminate a freddo ad alta conduttività magnetica e fili di rame privi di ossigeno, riducendo significativamente le perdite a vuoto e a carico e ottenendo una maggiore efficienza operativa. La struttura completamente sigillata è resistente all'umidità, alla polvere e alla corrosione, adattandosi ad ambienti complessi come umidità e polvere. Non è necessaria la manutenzione giornaliera; sono necessarie solo ispezioni di routine per garantire un funzionamento stabile. Allo stesso tempo ha proprietà ignifughe e autoestinguenti. In caso di incendio non emette gas tossici, non esplode e può essere installato direttamente nel centro di carico, eliminando completamente il rischio di incendio dei trasformatori in olio.

Il suo modello è contrassegnato come "SCZ(B)10-XXXX/*", dove "SC" sta per trasformatore trifase a secco in resina epossidica, "Z" rappresenta il commutatore sotto carico, "B" indica bobina a foglio a bassa tensione, "10" rappresenta il grado di prestazione a bassa perdita, "XXXX" è la capacità nominale (kVA) e "*" rappresenta la tensione nominale ad alta tensione (kV). Questa serie copre un intervallo di alta tensione nominale di 10 (10,5, 11, 6, 6,3, 6,6) kV, una bassa tensione nominale di 0,4 kV, supporta i gruppi di connessione Yyn0 e Dyn11, ha un intervallo di capacità da 200 kVA a 2500 kVA, l'impedenza di cortocircuito è del 4% o 6%, la corrente a vuoto è solo dallo 0,4% all'1,0%, e copre completamente le due sottoserie di SCZ10 (da 200 kVA a 400 kVA) e SCZB10 (da 500 kVA a 2500 kVA), soddisfacendo le esigenze di regolazione e distribuzione della tensione di diversi scenari di scala.

Questo prodotto è ampiamente utilizzato in luoghi con fluttuazioni di tensione significative come le estremità delle reti elettriche urbane, imprese industriali e minerarie e aree rurali remote. È particolarmente adatto per scenari con elevati requisiti di stabilità dell'alimentazione, come la produzione di precisione e i data center. Siamo in grado di fornire suggerimenti di selezione professionale e soluzioni personalizzate in base al livello di tensione, ai requisiti di capacità, allo spazio di installazione e ai requisiti funzionali speciali. Offriamo anche servizi a ciclo completo, tra cui guida all'installazione, manutenzione operativa e formazione tecnica. Quando l'apparecchiatura viene utilizzata in parallelo, è necessario configurare un controller sincrono e il numero di unità in parallelo non deve superare 4.
