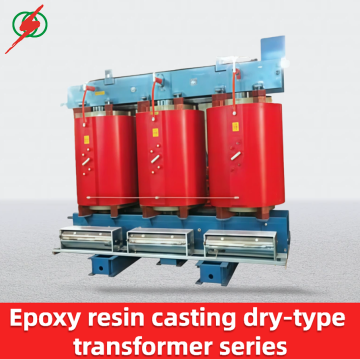

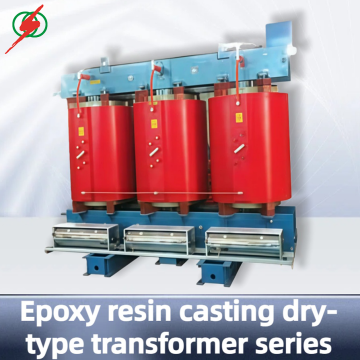

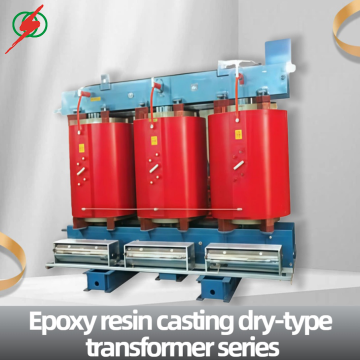

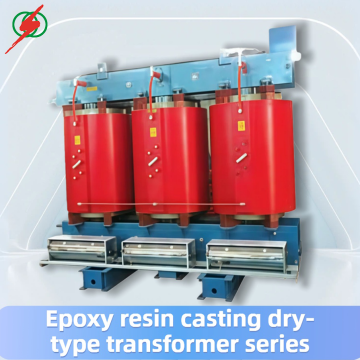

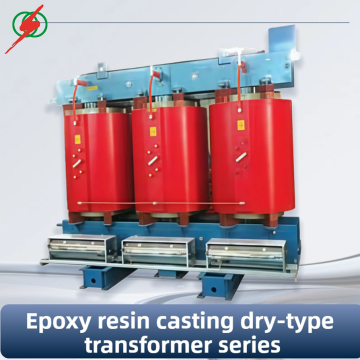

I parametri e le specifiche del trasformatore di distribuzione modello SC10, SCB10 classe 35 kV

I trasformatori a secco con fusione epossidica da 35 kV serie SC10/SCB10 sono apparecchiature sicure ed efficienti appositamente progettate per scenari di distribuzione e trasmissione di energia ad alta tensione. Con caratteristiche quali elevata resistenza all'isolamento, basse perdite e forte capacità anti-cortocircuito, sono adatti per grandi imprese industriali e minerarie, sottostazioni e nuovi progetti energetici, ecc., fornendo agli utenti un supporto di alimentazione stabile e affidabile.

Questo trasformatore è prodotto utilizzando un processo di fusione sotto vuoto di resina epossidica trifase. Le bobine hanno una struttura complessivamente priva di bolle o crepe e il livello di isolamento raggiunge LI170AC70/AC3. Può resistere a livelli più elevati di fulmini e sollecitazioni da cortocircuito. La parte a bassa tensione adotta un design della bobina di tipo lamina, che fornisce una maggiore capacità anti-cortocircuito. Il suo codice del livello di prestazione è 10. Utilizza lamiere di acciaio al silicio laminate a freddo ad alta conduttività magnetica e fili di rame privi di ossigeno. Le perdite a vuoto e a carico sono significativamente ridotte, con conseguente maggiore efficienza operativa. L'uso a lungo termine può ridurre significativamente i costi dell'elettricità. La struttura completamente sigillata ha la capacità di prevenire umidità, polvere e corrosione ed è adatta ad ambienti complessi come condizioni umide e polverose. Non è necessaria la manutenzione giornaliera; per un funzionamento stabile sono necessarie solo le ispezioni di routine. Ha inoltre proprietà ignifughe ed autoestinguenti. In caso di incendio non emette gas tossici, non esplode e può essere installato direttamente nel centro di carico, eliminando completamente il rischio di incendio dei trasformatori in olio.

Il suo modello è contrassegnato come "SC(B)10-XXXX/*", dove "SC" sta per trasformatore trifase a secco in resina epossidica, "B" rappresenta bobine a foglio a bassa tensione, "10" indica livello di prestazioni a bassa perdita, "XXXX" rappresenta la capacità nominale (kVA) e "*" rappresenta la tensione nominale ad alta tensione (kV). Questa serie copre un intervallo di alta tensione di 35 (38,5) kV e un intervallo di bassa tensione di 0,4 kV, 6,3 kV, 10,5 kV, 11 kV, ecc., con gruppi di connessione che includono Dyn11, Yyn0, Yd11, YNd11, ecc. L'intervallo di prese comprende ±5%, ±2×2,5% e ±3×2,5%. L'intervallo di capacità va da 30 kVA a 20.000 kVA, comprese due categorie: tipo di distribuzione (da 30 kVA a 2.500 kVA) e tipo di alimentazione (da 800 kVA a 20.000 kVA). Può soddisfare le esigenze di diverse scale di distribuzione ad alta tensione e trasmissione di potenza.

Questo prodotto è ampiamente applicato in scenari come il rinnovamento della rete elettrica urbana da 35 kV, grandi imprese industriali e minerarie, centrali eoliche/fotovoltaiche, data center, ecc. È particolarmente adatto per luoghi con elevati requisiti di sicurezza e stabilità dell'alimentazione elettrica. Siamo in grado di fornire suggerimenti di selezione professionale e soluzioni personalizzate in base al livello di tensione, alla domanda di capacità, allo spazio di installazione e ai requisiti funzionali speciali. Offriamo anche servizi a ciclo completo, tra cui guida all'installazione, manutenzione operativa e formazione tecnica.
